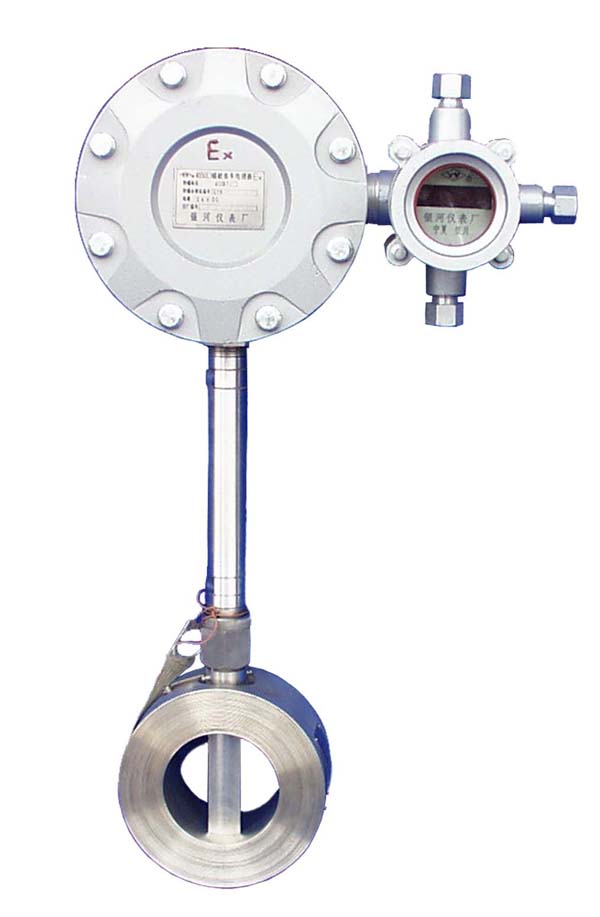

一、概述： 高溫渦街流量計是我公司在引進美國EASTECH公司專利與專有技術基礎上，采用先進的傳感器技術研制的新一代渦街流量計。有圓環式、管法蘭式兩種結構型式；使用外部24VDC或220VAC供電；有0~6V方波和4~20MaDC輸出。其主要優點是：耐高溫、耐臟污、量程比大、抗振性能好、儀表不受安裝方向的影響、儀表檢測部分無可動部件，可靠性高。適用于常溫故知新、高溫氣體、蒸汽、液體流量的測量。 二．儀表特點： ａ．流量系數不受介質壓力、溫度、密度、粘度的影響； �。猓疁y量介質流量、壓力、溫度范圍大；�。悖畨毫p失小；ｄ．輸出信號與流量呈線性關系；ｅ．安裝方便；ｆ．可靠性高。 三．工作條件： １．環境條件： 溫度：－２５℃～５５℃； 相對濕度：５０～９５％； 大氣壓力：８６～１０６ｋＰａ。２．介質條件： 被測介質必須是單相流體或可以認為是單相流體�！ 〗橘|(zhì)溫度：－３２℃～２８０℃ 四．安裝條件： 可任意方向安裝。無論何種安裝，支承桿或連接管都必須與管道軸向保持垂直 五．技術條件： 結構形式 園環式 管法蘭式型 號 3051 3011 檢測方式 壓電測量介質 液體、氣體、蒸汽介質溫度 -32～280(℃) 介質壓力 20 6.4(MPa) 測量管徑 40、50、65、80、100、125、150、200 250、300、350、400、450(mm) 精度等級 ±1%（讀數）供電電源 24VDC或220VAC 輸出信號 0～6V方波基本脈沖信號；4～20mADC模擬信號壓力損失 △P=4633c?ρ?v2 ρ—介質密度kg/m3; △P—壓損Pa; v—介質流速m/s 備注：1.信號處理器與檢測體一體的為整體式 2.信號處理器與檢測體分離的（分離距離≤10m）為分離式 六．訂貨須知： 一般介質應填寫：測量介質、流量范圍（刻度、最大、常用、最�。囟龋ㄗ罡�、常用、最低）、工作壓力（最高、常用、最低）、管道內外徑、介質密度、粘度、管道材料、供電電源、輸出信號（基本脈沖、4~20mADC模擬）、信號處理器（整體、分離式）是否防爆、是否需儀表安裝法蘭及工藝法蘭、法蘭規格、是否供配測量管、二次儀表
